DIE TECHNOLOGIE

Eine Hirth-Verzahnung gehört zu den formschlüssigen Verbindungen und ist in der Gruppierung der festen aber lösbaren Kupplungen zu finden.

HIRTHGEARS Kupplungen zählen zu den lösbaren Verbindungen welche zur Erreichung des maximalen Kraftschlusses in Verbindung mit einer axialen Befestigung stehen.

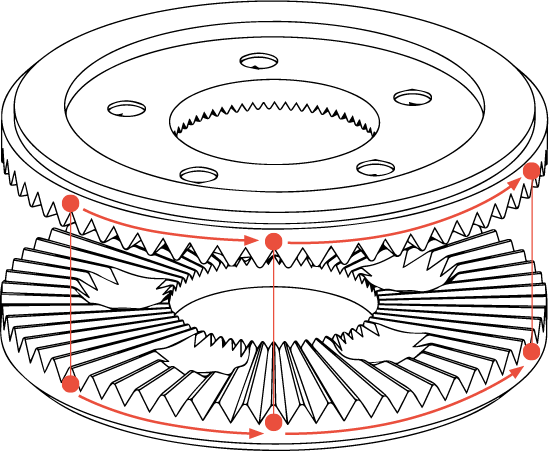

HIRTHGEARS Kupplungen mit einer Hirth-Verzahnung werden konisch ausgeführt und zentrieren die Bauteile präzise zueinander. So eignet sich die Hirth-Verzahnung zur Verbindung von Bauteilen mit einer spielfreien, hohen Positionsgenauigkeit und einem maximalen Drehmomentübertrag.

KUPPLUNGEN MIT HIRTH-VERZAHNUNG

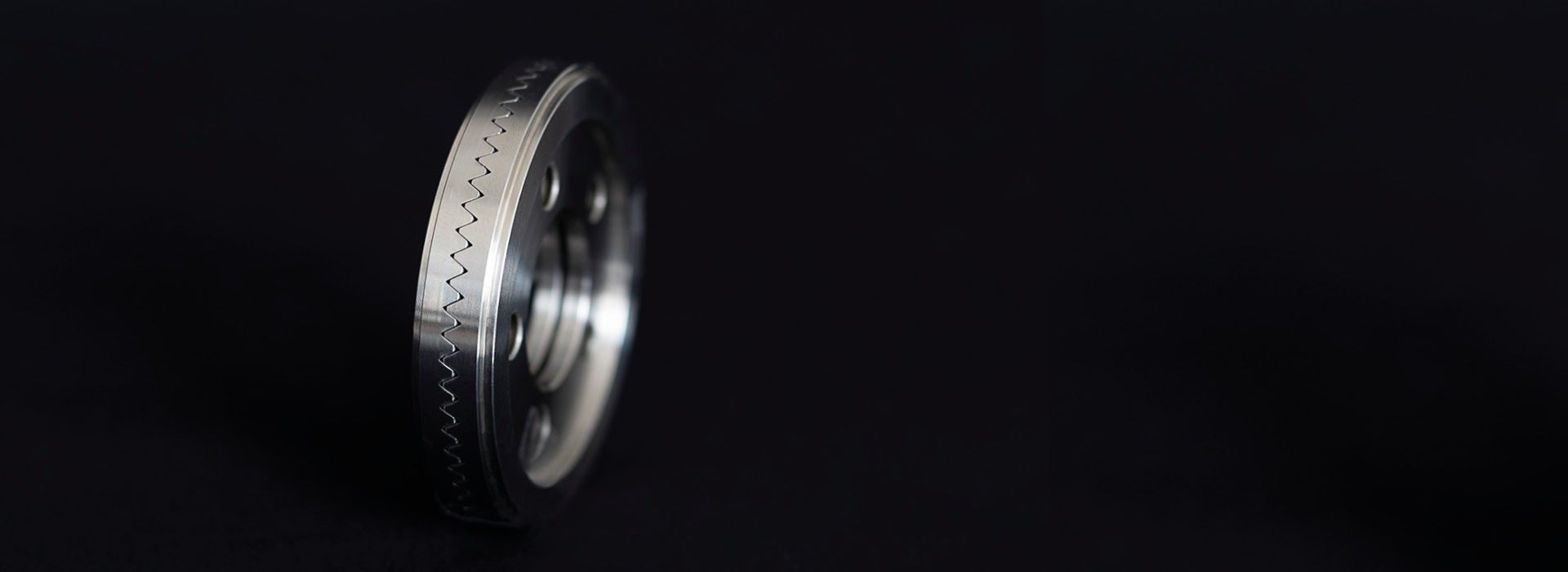

Kupplung mit Hirth-Verzahnung

Genauigkeit in der UPE-Fertigung

  • Wir beherrschen die Technologie des Ultrapräzisen Erodierens (UPE)
  • Hoher Grad an Wiederholgenauigkeit
  • Wartungsfreier und verschleißfreier Einsatz der Kupplungen mit Hirth-Verzahnung
  • Spielfreier und geräuscharmer Systembetrieb
  • Maximum an Drehmomentkapazität auf kleinem Bauraum
  • Kombinationen aus Kunststoff-/ und Stahlverzahnungen möglich

Selbstzentrierende Verbindungsysteme

  • Schnelle und einfache Montage der Hirth-Verzahnung
  • Hohe Verschleißfestigkeit im Dauerbetrieb
  • Verbindung mit viel Eingriff bei kleinem Bauraum und wenig Gewicht
  • Skalierbar hinsichtlich ihrer Stahlgüte, Härten und Eigenschaften
  • Verbindung von kleinen und großen Durchmessern mit Hilfe der Hirth-Verzahnung

ANWENDUNGSBEREICHE

Maschinenbau

» Maschinenbau

Anlagenbau

» Anlagenbau

Pruefen

» Prüfstände

Robotic

» Robotertechnik

Medizintechnik

» Medizintechnik

ANFORDERUNGEN ROBOTIK

Slide GRUNDGESTELL HAND KARUSSELL SCHWINGE ARM

PRÄZISION

VORTEILE

Unsere selbstzentrierenden Verbindungssysteme mit Hirth-Verzahnung …

  • ermöglichen eine schnelle und einfache Montage
  • haben eine hohe Verschleißfestigkeit im Dauerbetrieb
  • arbeiten mit reduziertem Gewicht und kleinem Bauraum
  • sind hinsichtlich ihrer Stahlgüte, Härten und Eigenschaften skalierbar
  • ermöglichen bei konzentrischer Verzahnung Verbindungen von kleinen und großen Durchmessern
  • Stahlgüten, Oberflächengüten, Härte nach Kundenwunsch

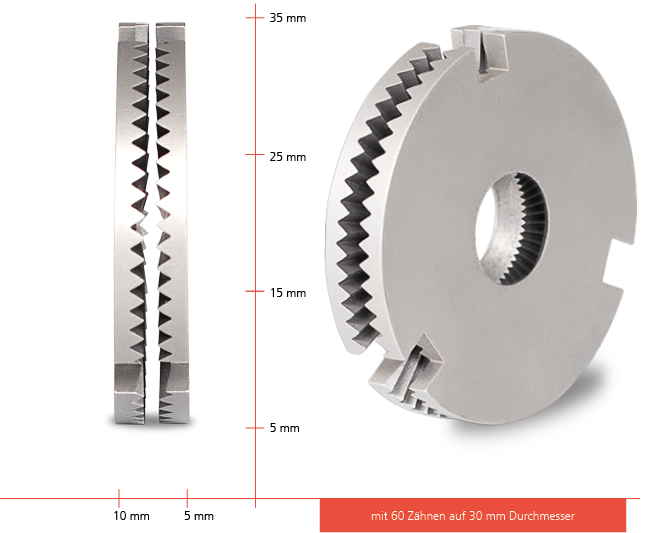

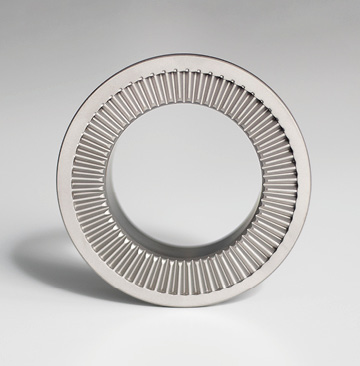

Kupplung mit Hirth-Verzahnung 60 Zähne, 30mm

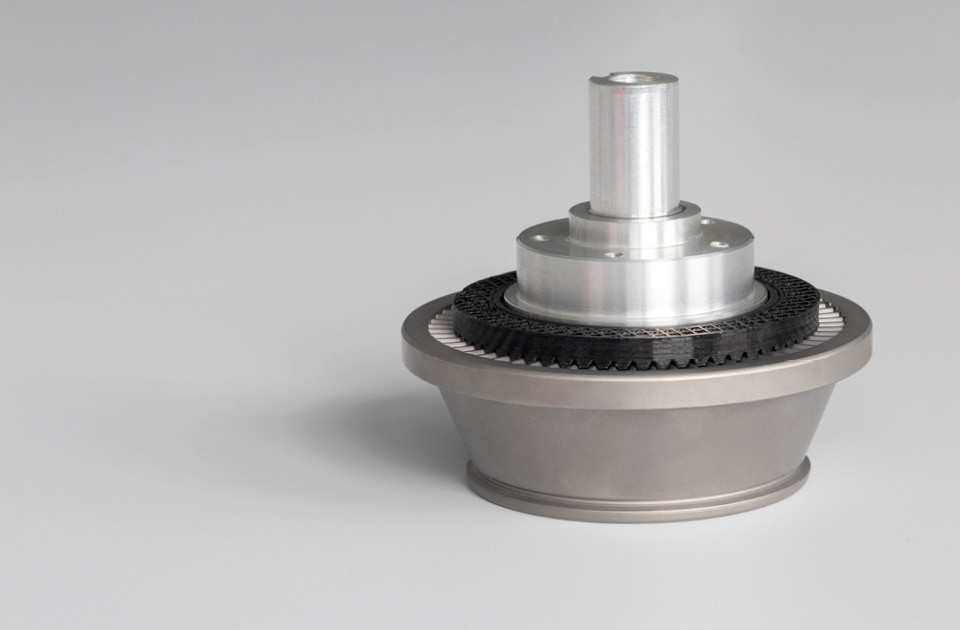

Unsere Präzisionsansprüche …

  • ermöglichen einen hohen Grad an Wiederholgenauigkeit
  • schaffen einen wartungsfreien und verschleißfreien Einsatz der Kupplungen mit Hirth-Verzahnung
  • realisieren einen spielfreien und geräuscharmen Systembetrieb
  • erlauben ein Maximum an Drehmomentkapazität auf kleinem Bauraum
  • erlauben eine Verbindung zwischen Kunststoff und Stahl

PRODUKTE

INDIVIDUELL & STANDARD

INDIVIDUELLE PRODUKTE

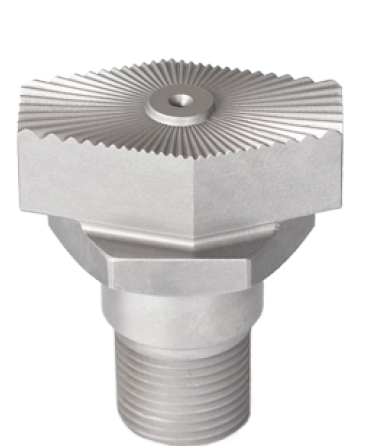

Individuelle Kupplung mit Hirth-Verzahnung

Kundenspezifische Lagerschale

  • Abgeschirmte Hirth-Kupplung
  • 75 mm Durchmesser
  • Kontur hinterschnittig eingearbeitet in eine Lagerschale
Individuelle Kupplung mit Hirth-Verzahnung

Kundenspezifischer Antrieb

  • Mitnehmerring mit selbstzentrierender Hirth-Verzahnung
  • 35 mm Durchmesser
  • innenliegende Dichtfläche
  • 2 mm Materialstärke
Hirth-Verzahnung

Kompakte Kupplung mit Hirth-Verzahnung

  • Kundenspezifische präzise Wellenanbindung
  • 65 mm Durchmesser
  • 60 Zähne
  • 12 mm Kupplungslänge

WIR SIND IHR ANSPRECHPARTNER FÜR

» Beratung

» Entwicklung

» Produktion

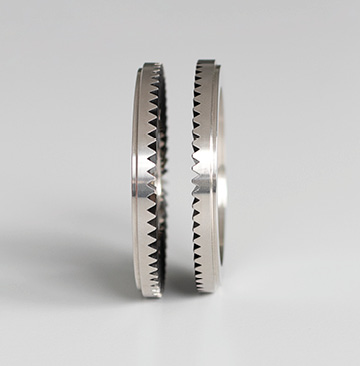

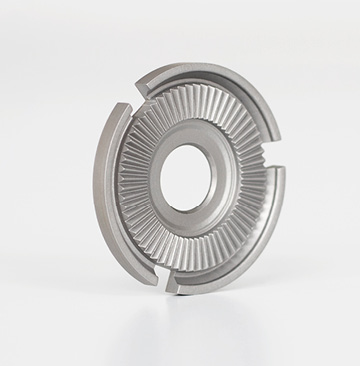

VERFÜGBARE PRODUKTE MIT HIRTH-VERZAHNUNG

30 mm
60 Zähne
Standard

50 mm
60 Zähne
Standard

65 mm
60 Zähne
Individuell

Ihr Produkt?
